リーダー

パッシブ・ワイドレンジ識別

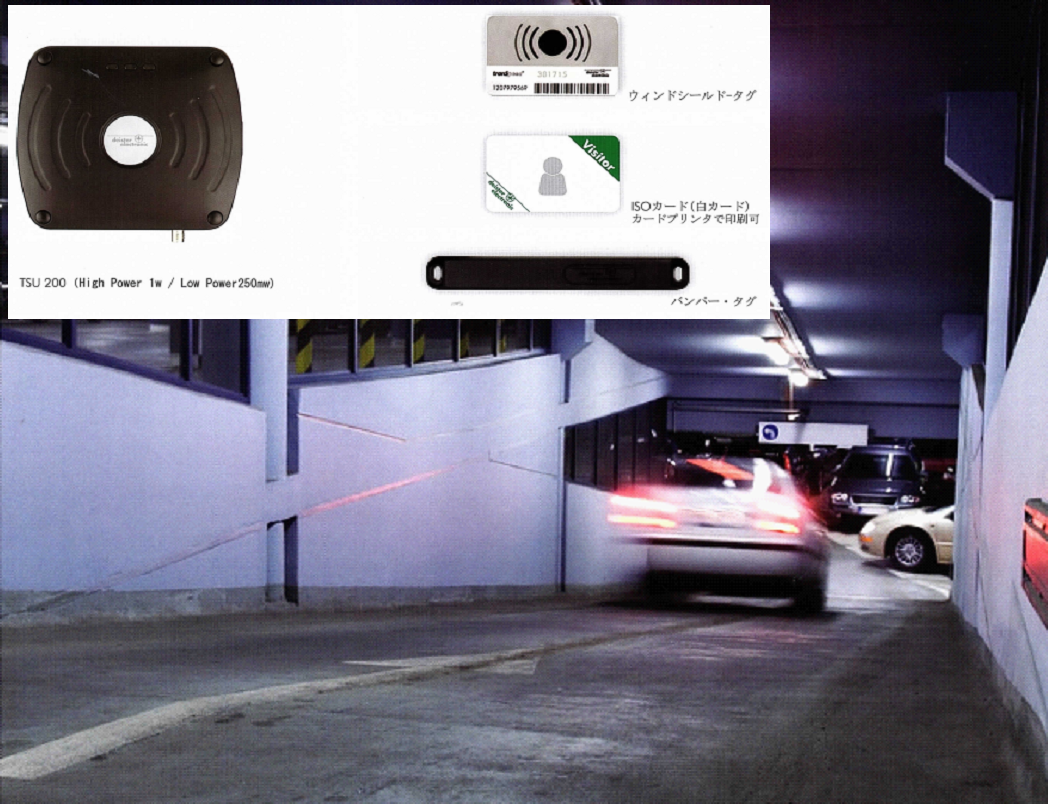

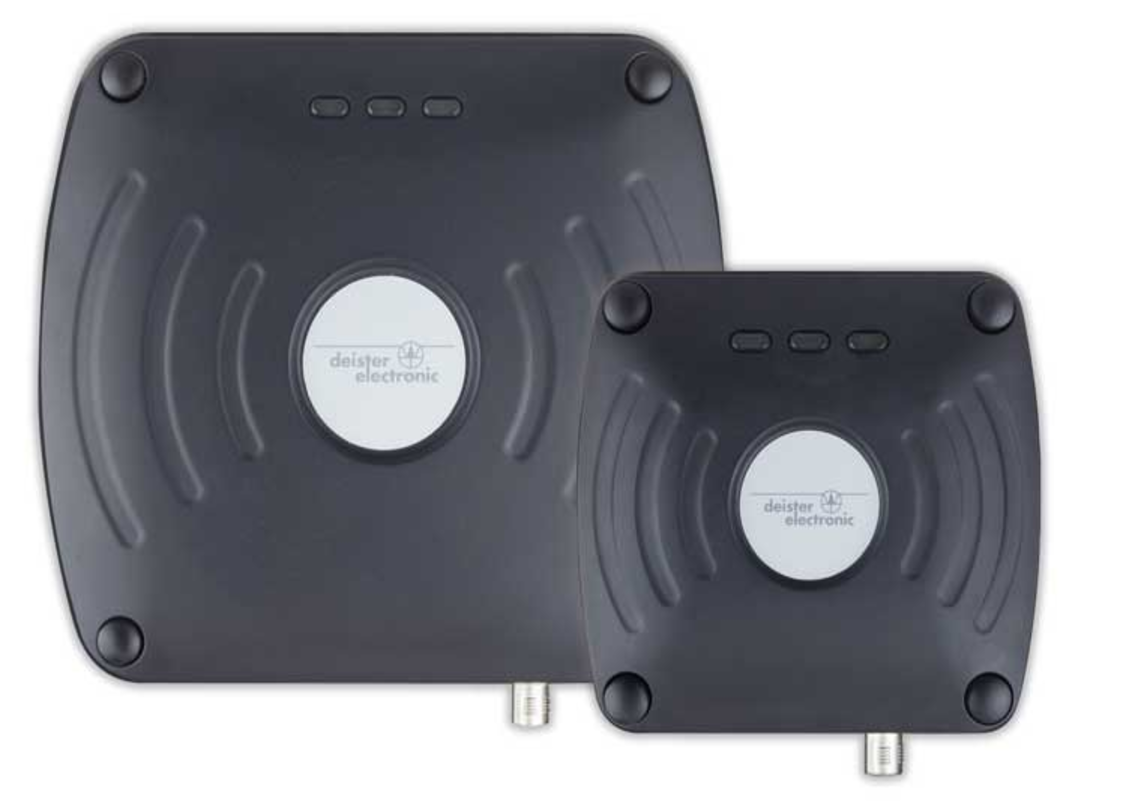

TSUリーダーは、アルミダイキャスト製の非常に頑丈なハウジングにアンテナを一体で
内蔵したコンパクトな設計が特徴です。TSU200/高出力版で読取距離最大4～5ｍと、TSU200/低出力版で最大３mの２機種を品揃え。低出力版は無線局の申請が不要です。
パッシブ・トランスポンダの各製品は、樹脂やガラス等のいろいろな素材でも一定の
読み取り範囲が達成されるように設計されています。ISOカードに組み込まれた特許
出願中の特殊なアンテナレイアウトにより、例えばケットに入れて携帯する等のように
持ち歩いても読み取りに支障がない構造になっています。
そして、デュアル・テクノロジー搭載のハイブリッドカードは、近距離（Mifare）と
遠距離(UHF)の両リーダーで使用することができます。

コントローラーとコンバーター

モジュラー＆フレキシブル コントローラ

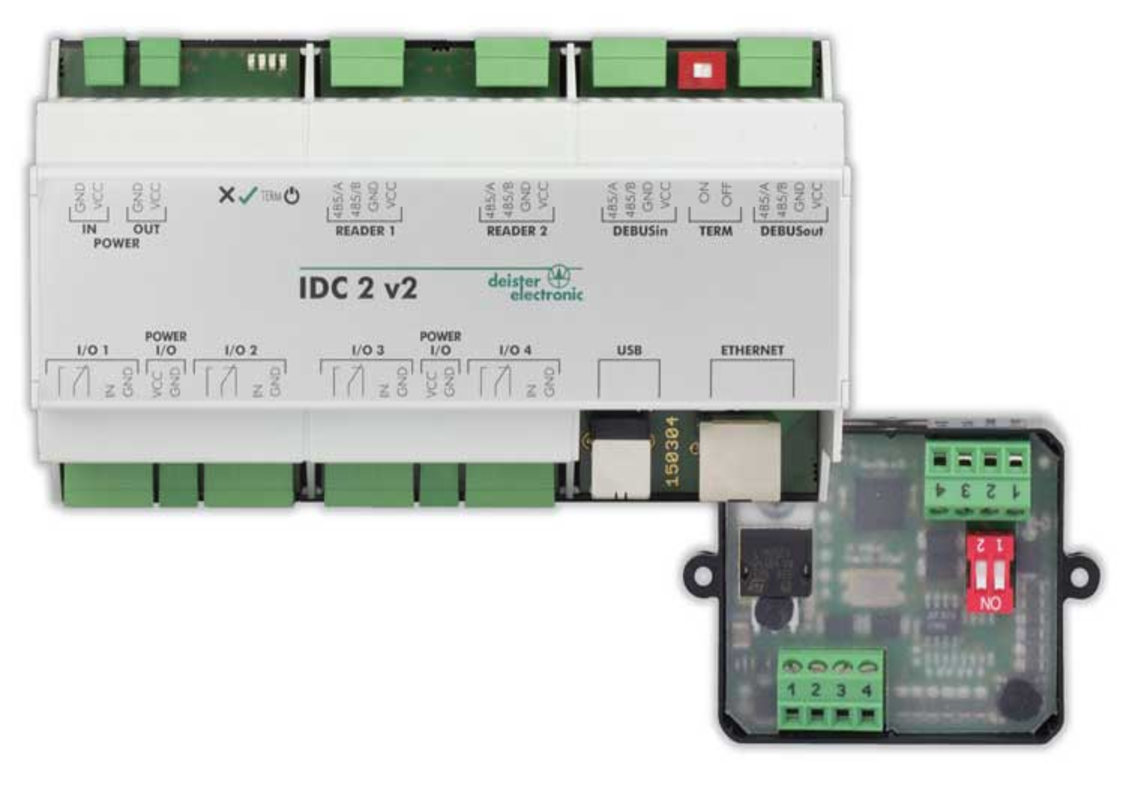

IDC2コントローラーでtranSpeed入退管理システムを構成できます。
コントローラーはDINレールに取り付けが可能で、tranSpeedの各リーダー
を接続する暗号化インターフェースや、入退場ゲート・信号器などを制御
するめの無電圧接点入出力を備えています。IPインターフェースを介して
IDC2と接続されるＰＣソフトウェア「tranSpeed Control」を使って簡単に
行えます。

コンバーター
インターフェース・コンバーターにより、リーダーから受信したSmartFrameのデータを、
別のフォーマットやプロトコルに変換し、tranSpeed 製品を既存のシステムに組み込むことが
できます。ＤＢＣでは接点入力をトリガとして電波のON/OFFを制御することができます。
入力側はdeBUSプロトコルにより通信が暗号化されています。出力側は、ウィーガンド、
RS485インターフェースなどのプロトコルをサポートしています。

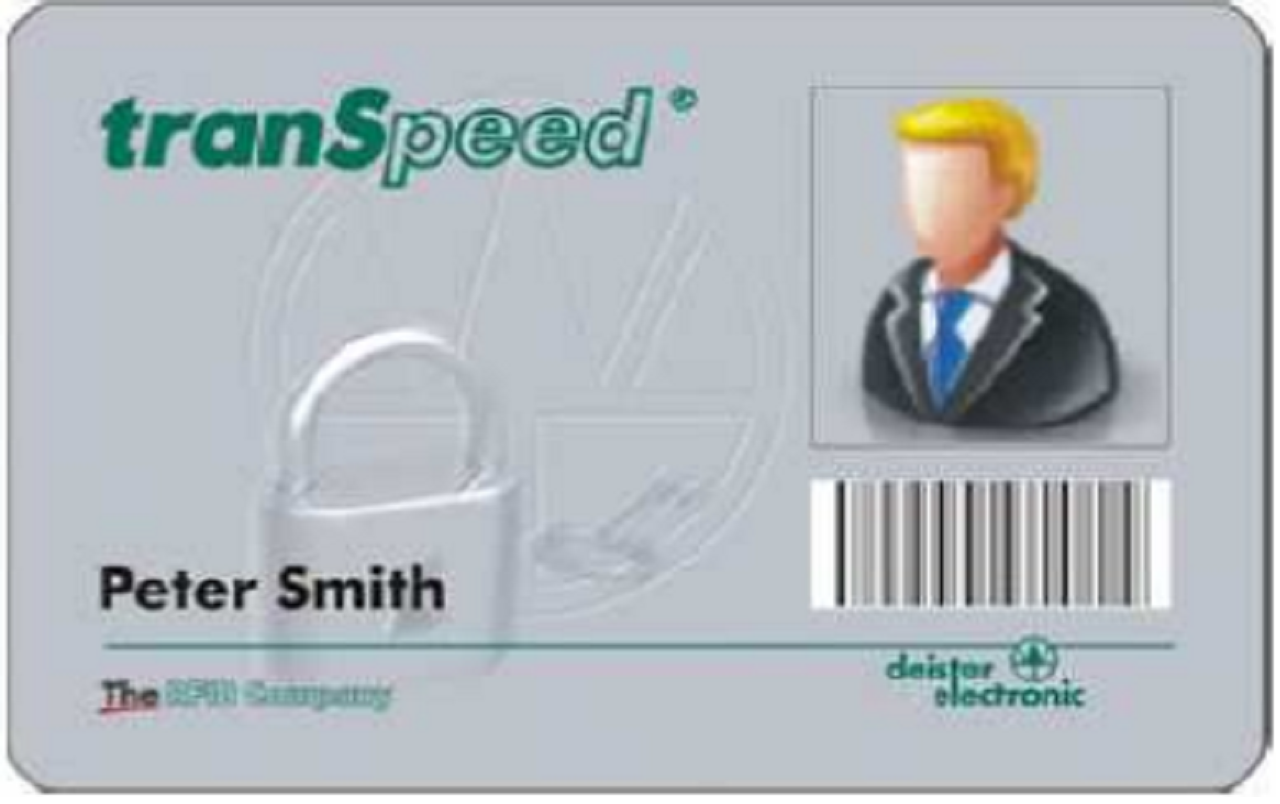

カード型タグ

カード型タグは入退門管理や駐車場等のアプリケーションで使うために専用に開発され
ました。 このカードを車内から見せてドライバーの個人ＩＤ認証としたり、車両の窓に
吸盤付きのカードホルダー（CH6）で貼り付けて車両認証として利用することができます。
カードはダイスターの「Smart Frame(ｽﾏｰﾄﾌﾚｰﾑ)」技術によってプログラムされています。
Smart Frame で顧客の認識番号を１～６４bit のデータフォーマットで定義します。
プログラムには専用のプログラミングステーションを使い、特別に暗号化したデータとして
書き込むことで、データの整合性を保証し、複製を防止します。ISO カード（クレジット
カード等）タイプ用に特別に開発したアンテナを内蔵し、名札としてユーザーの体に付けたり、
手に持って使っても読取り距離を損なわない設計になっています。 車両識別のためのガラス用
カード型タグは特別に開発されたアンテナにより、窓を通しても最大半径4～5ｍの読み取り範囲が
あります。また、大型車や小型車など異なる車種でも一定の距離で読み取るように、読み取り範囲
の調整機能がついています。指定の位置にＲＲＤステッカーを張ると、読み取り範囲が６６％、
あるいは３３％に減少するように調整でき、異なる車種でもリーダーから一定の距離で検出する
ようにできます。

長所の一覧

遮光ガラスに取り付けても十分な読取距離を確保

カードの固有番号を設定可能

一般的な物品管理用タグと分けて使用可能

複製を防止し、セキュリティ用途で使用可能

高い温度耐久性

ユーザー指定のプログラムも可能

体や手に持って使用する用途に最適

技術情報
寸 法 　　： ８５ x ５４ x ０．８ mm
動作温度 ： －２０ ～ ＋８０℃
周波数 　： ８６５ ～ ９５０ MHz
トランスポンダ規格 ： ISO18000-6C 　 EPC Class 1 Gen2
読取距離 ： 最大4～５ｍ/高出力リーダ 　 最大２ｍ/低出力リーダ （設置・設定条件等により異なる）
固定コード（Fix Code）： 工場出荷時に採番
TPU3140 : ３２ bit （１０進 １０桁）
オプション ：
TPU3150 : ユーザーフォーマット 最大６４ bit （最大１０進２０桁）
印刷性
カードプリンターで印刷が可能です
